今天这篇文章，我们来介绍下直线电机(Linear Motor)。

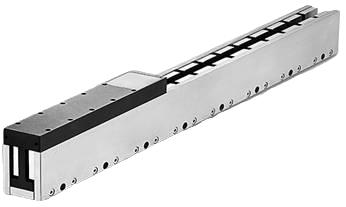

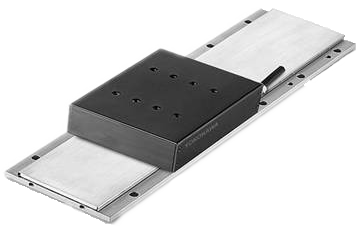

直线电机，也称为线性电机，顾名思义，它是一种能产生直线运动的电机。直线电机把电能转换成直线运动的机械能，不需要任何中间传动转换装置，因此比旋转电机经过转换装置形成的直线运动效率更高。下面是直线电机的外观图：

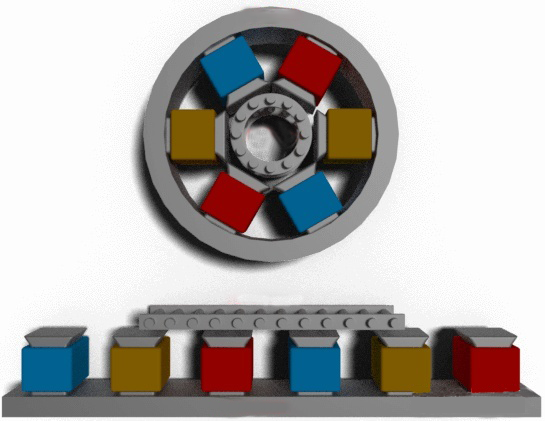

直线电机与旋转电机的工作原理相同，都是依靠电磁力而动作的。在结构上，直线电机可以看作是旋转电机从中间切开并拉伸成直线而形成：直线电机中将定子称为初级(Primary)，将转子称为次级(Secondary)。只不过是换了个名称，定子和转子则更为形象。直线电机与旋转电机的的机构示意图如下图所示：
根据电源类型的不同，直线电机分为直流直线电机和交流直线电机；根据有无铁芯分为铁芯直线电机和无铁芯直线电机。
铁芯直线电机采用特殊的电磁设计，将线圈缠绕在硅钢板(铁叠片)上，通过单面磁路最大限度提高动力，可提供最大额定推力。这种电机推力大，电机Km常数高、热损低、齿槽力小，是传动大重量物品的理想之选，可在机加工与处理过程中保持刚性。

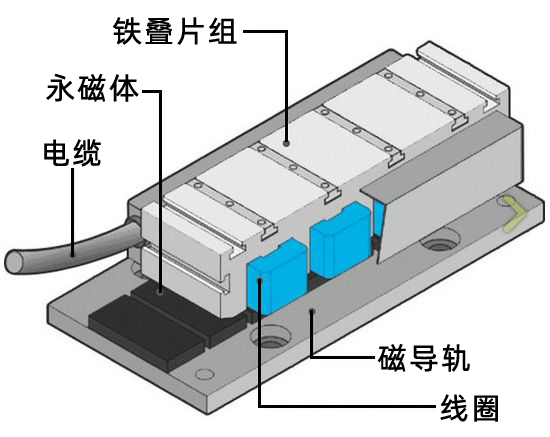

铁芯直线电机的结构如下图所示：

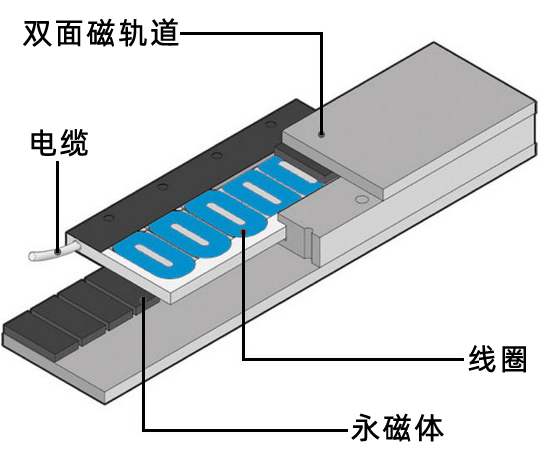

无铁芯直线电机没有铁芯或插槽，因此其齿槽效应为零，重量轻。该类电机适合于需要非常小的轴承摩擦力、对较轻负载具有高加速度，以及在超低速度条件下依然可确保最高恒速的应用。模块化设计磁路由两排磁轨道构成，可最大限度提高产生的推力，以及为磁路提供磁通回路，其结构如下图所示：
在实际应用中，直线电机要配合直线电机驱动器使用，构成一种伺服驱动系统。当然，为了构成闭环，有的直线电机还具有一种称为光栅尺的结构。光栅尺可以在电机运行过程中发出高速脉冲，类似编码器，用于电机的定位。
